一、產品概述
HJ型化工流程泵是在H系列泵的基礎上參照國外新技術并吸收了國內同類產品的優點而優化設計的新產品，符合國際標準1SO2858和GB/T5656.是H系列泵理想的替代產品。
二、產品特點及優越性
HJ化工泵結構具有以下特點：
1、縮短了葉輪的懸臂，加粗了軸的直徑；
2、非對稱截面的蝸殼、泵殼無口環；
3、采用三只進口軸承；
4、裝有與國外先進的雙端面機械密封或填料密封相似的新型密封。
由于以上結構使該泵有以下優越性：
1、可以輸送高粘度或含固體的介質，這時泵的效率較IH泵高；
2、非對稱截面蝸殼減少了流體的沖擊損失，縮短了泵殼尺寸；
3、增加軸的強度，減少了轉子的撓度。因而運行穩定、密封壽命長；
4、葉輪螺母與葉輪做成一體，改善了泵的入口條件，提高泵的抗氣蝕性能；
5、先進的軸封形式，使密封效果更佳，減少了泵的泄露；
6、可以不拆卸泵殼和葉輪的情況下調節泵的間隙，減少維修時間，節省維修成本。。
三、適用范圍
可輸送各種清潔的或合有少量顆粒的，中性或有腐蝕性的易燃、易爆、有毒的介質。主要用于化學、石油化工、煉油廠、煤化工、發電廠、造紙業、制藥業、制糖業、食品、煉鋼廠、廢酸處理、給排水、城市供水、糧食深加工等行業。
四、技術參數
流量Q：1.6-460 m3/h；
揚程H：132（m）；
壓力： 1.6 MPa；
電壓：380 V ；
溫度：-40~180 ℃ ；

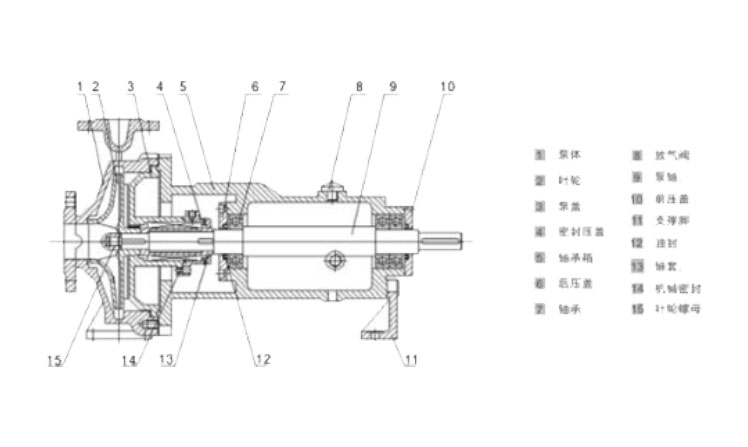

五、產品結構圖

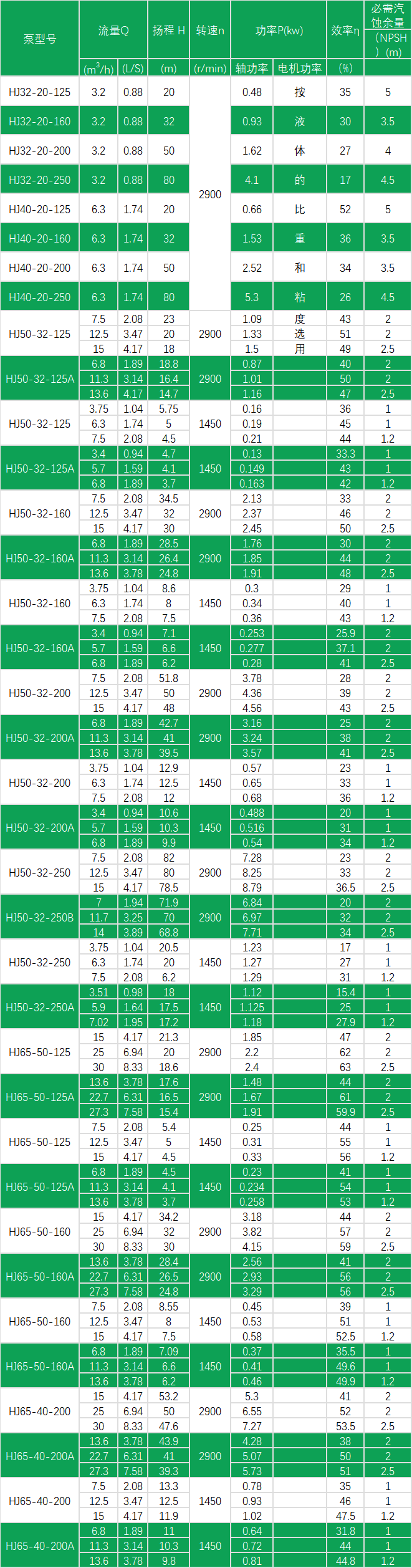

六、選型參數表
七、訂貨說明
訂貨須知：
一、您在訂購產品時需提供流量(Q)、揚程(H)、及介質等。并指出介質的易燃性、易爆性、毒性、腐蝕性、結晶性及是否允許封液滲入介質內。
二、若您對原動機有特殊要求時，應說明應用現場條件，環境溫度、安裝地點及類別(防爆、防火等要求)電壓大小等。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們沁泉泵閥的技術專家為您審核把關。
四、泵經過長期運行后性能有顯著下降時應拆機檢查，并更換易損件（軸承、葉輪、葉輪密封環、導葉套、軸封等）。機組大修期一般為一年。
五、泵每運行500小時應對軸承進行加油。
六、配填料型密封而產生的漏水屬正常現象。
八、安裝注意事項
注意事項：1
應往軸承箱內加注潤滑油，油量應控制于油窗中間水平面。
注意事項：2
開車前用手盤動聯軸器，有無在安裝過程中產生卡死現象如有碰擦異常應予消除。
注意事項：3
起動前先接通冷卻沖洗液，停車時應先停車再關閉冷卻沖洗液。
注意事項：4
冷卻沖洗液必須是干凈的不結垢的軟水，因此對新安裝的管路和儲蓄罐應沖洗干凈。防止有固體物質進入機械密封影響密封效果和壽命。易結垢的水質會堵塞冷卻沖洗液通路。同樣會影響密封的使用效果和壽命。
注意事項：5
用冷凝水作密封沖洗液效果是理想的，溫度<85℃。
注意事項：6
冷卻沖洗液的壓力為0.1~0.3MPa，流量為0.63m3/h，流量過小會影響密封的使用壽命。
